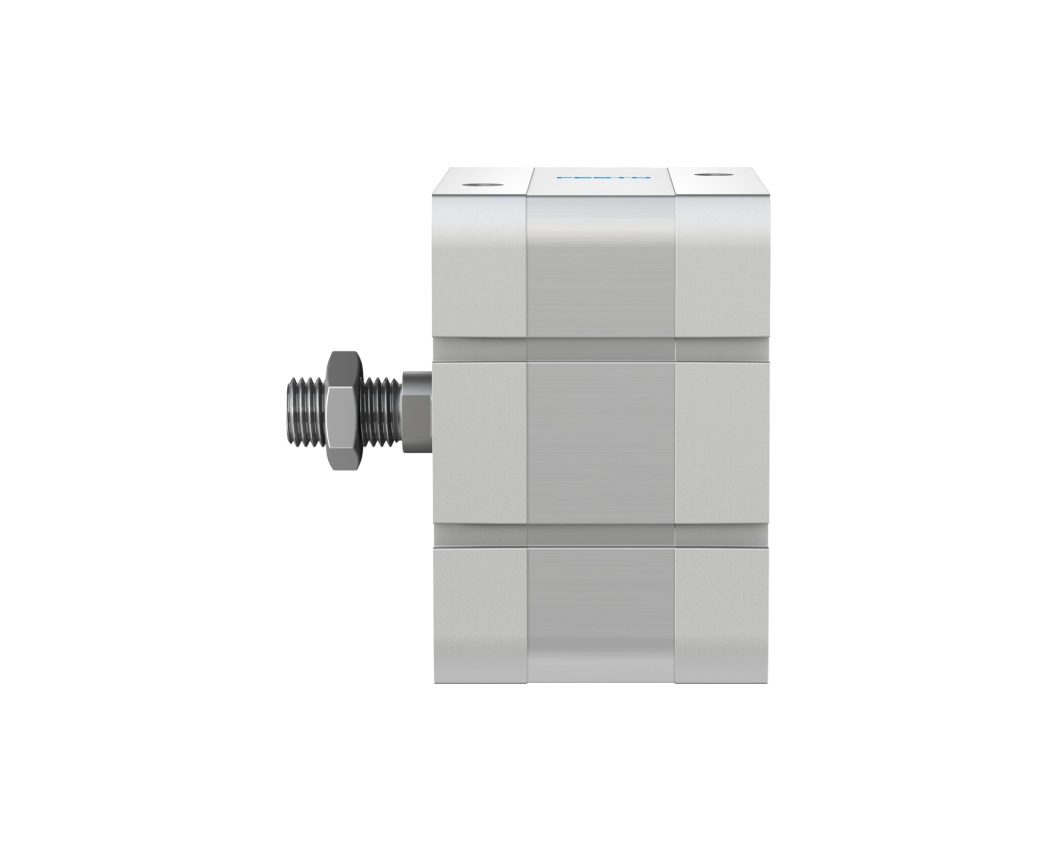

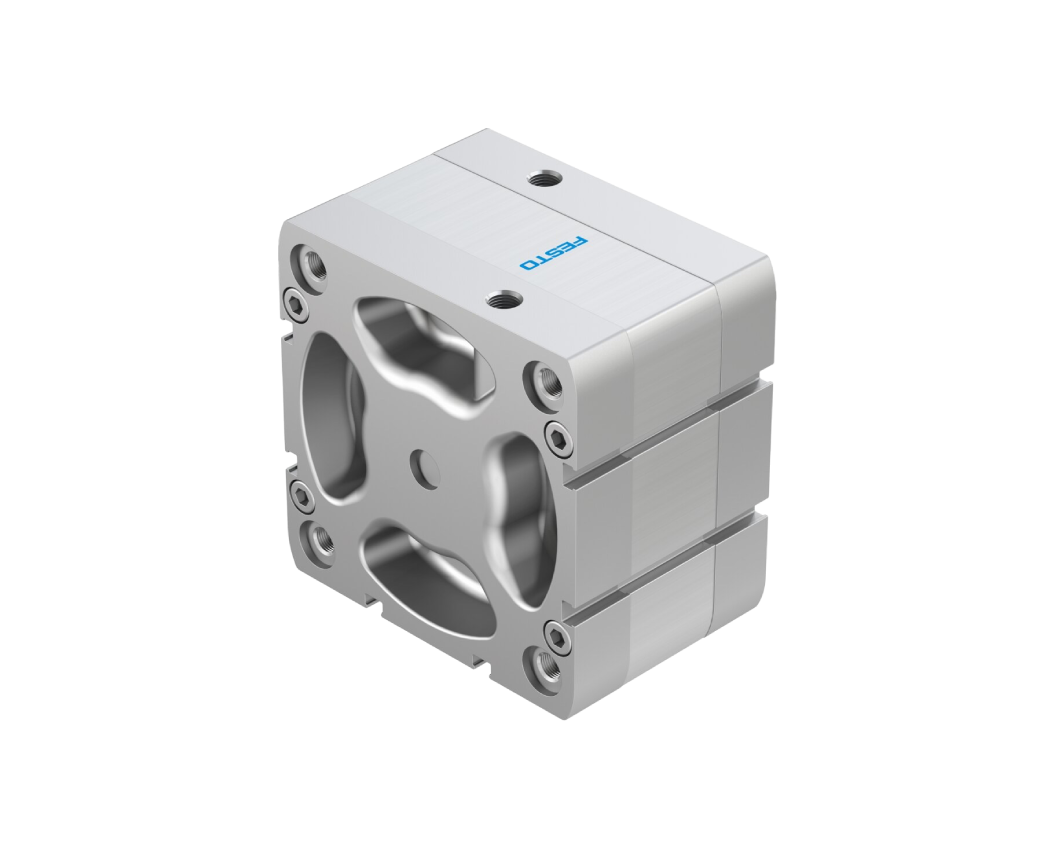

Cilindro compatto

Corsa: 10 mm

Diametro pistone: 100 mm

Filetto dello stelo: M16x1,5

Ammortizzazione: Anelli/piastre di ammortizzazione elastica su entrambe le estremità

Posizione di montaggio: Qualsiasi

Conforme allo standard: ISO 21287

Parte finale stelo: Filettatura esterna

Rilevamento posizione: Per finecorsa

Simbolo: 00991217

Varianti: Asta semplice

Pressione d’esercizio: 0.06 MPa … 1 MPa

Pressione di lavoro: 0.6 bar … 10 bar

Funzionamento: A doppio effetto

Fluido di lavoro: Aria compressa a norma ISO 8573-1:2010 [7:4:4]

Nota sul fluido di esercizio e di controllo: Possibilità di funzionamento lubrificato (in tal caso sarà sempre necessario un funzionamento lubrificato)

Classe di resistenza alla corrosione CRC: 2 – Moderata sollecitazione da corrosione

Conformità PWIS: VDMA24364-B1/B2-L

Temperatura ambiente: -20 °C … 80 °C

Energia d’urto nelle posizioni terminali: 2.5 J

Forza teorica a 6 bar, corsa di ritorno: 4524 N

Forza teorica a 6 bar, in spinta: 4712 N

Massa in movimento: 620 g

Peso prodotto: 1840 g

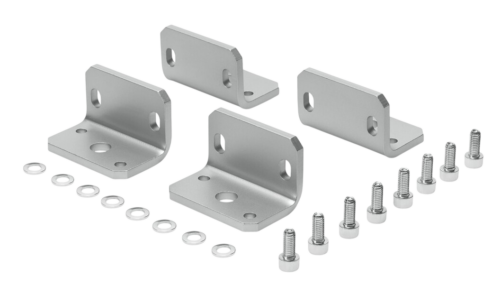

Tipo di montaggio: Con foro passante Con filetto femmina con accessori

Attacco pneumatico: G1/8

Nota sui materiali: Conforme alla direttiva EU 2002/95 (RoHS)

Materiale viti a collare: Acciaio

Materiale coperchio: Pressofusione di alluminio, rivestito

Materiale guarnizioni: TPE-U(PUR)

Materiale stelo: Acciaio ad alta lega

Materiale tubo del cilindro: Lega di alluminio anodizzata
