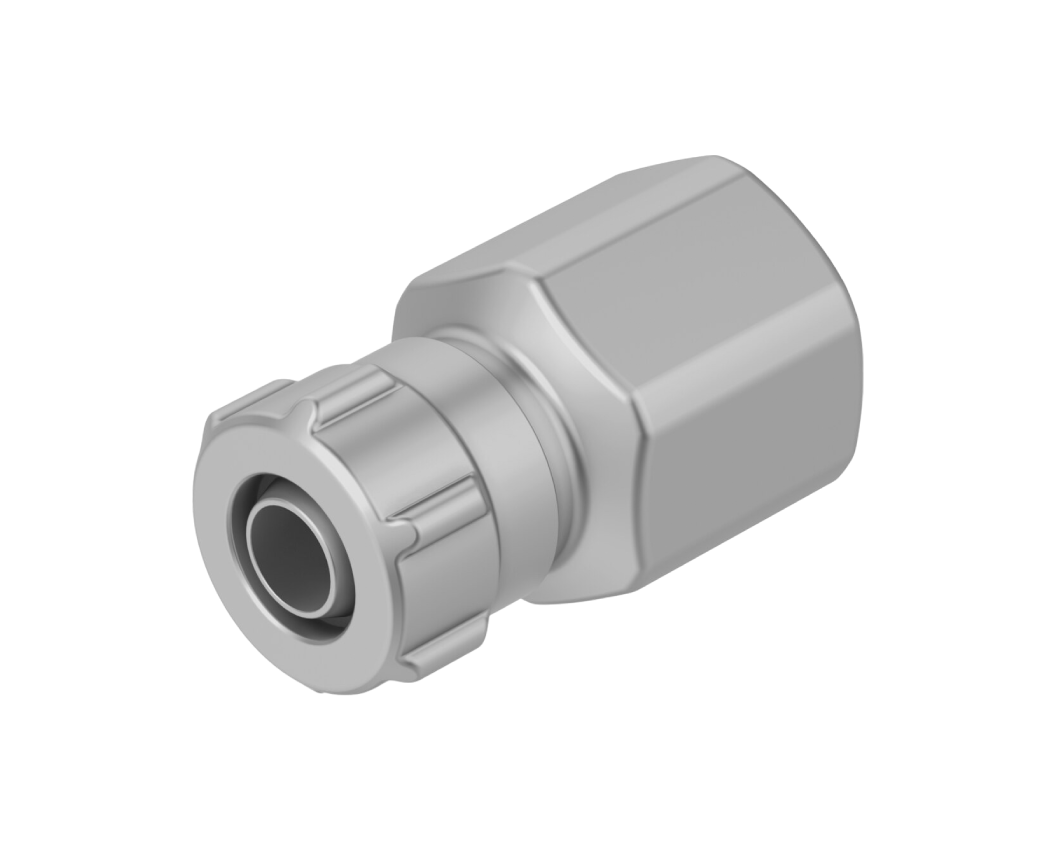

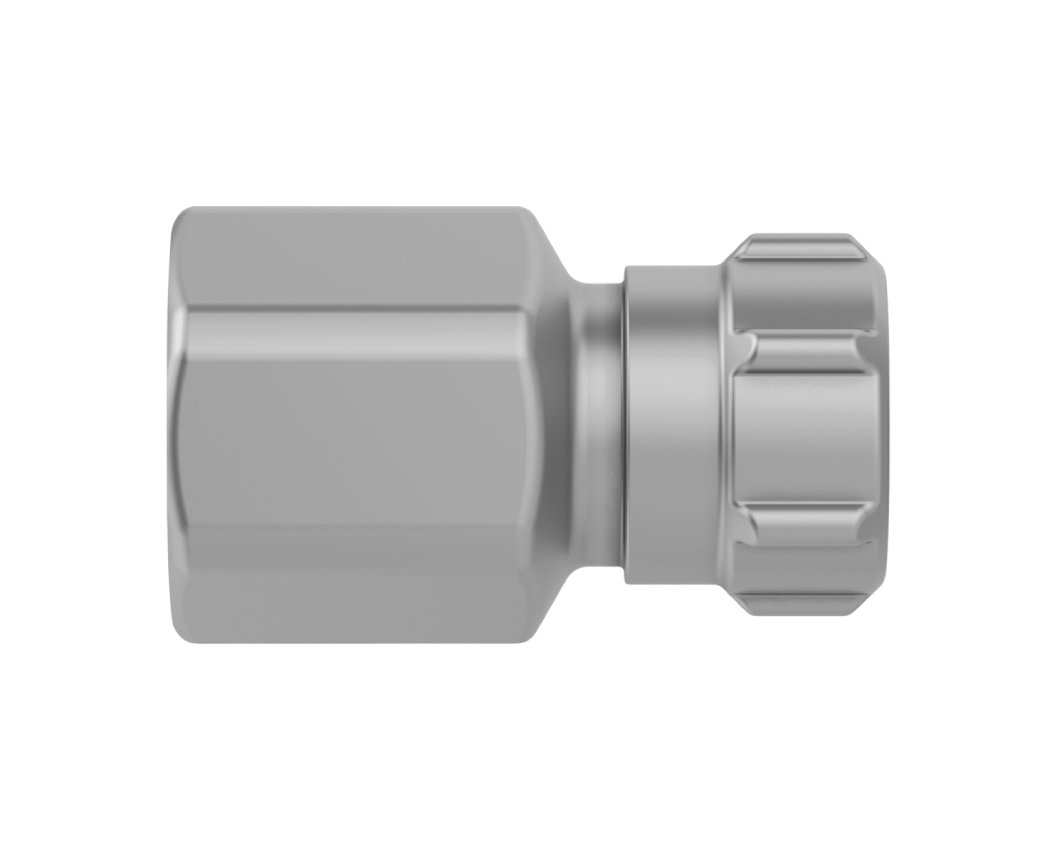

Raccordo rapido

Dimensione nominale: 12 mm

Tipo di guarnizione sul tappo filettato: Anello di tenuta

Posizione di montaggio: Qualsiasi

Progettazione: Forma diritta

Pressione d’esercizio entro l’intervallo completo di temperatura: -0.095 MPa … 1 MPa

Pressione operativa entro l’intervallo completo di temperatura: -0.95 bar … 10 bar

Pressione d’esercizio entro l’intervallo completo di temperatura: -13.775 psi … 145 psi

Nota sulla pressione operativa: Acqua: max 0,6 MPa a max 50 °C

Fluido di lavoro: Aria compressa a norma ISO 8573-1:2010 [7:-:-] Acqua (liquida, senza ghiaccio)

Nota sul fluido di esercizio e di controllo: Funzionamento lubrificato possibile Acqua: filettatura G possibile solo con anello di tenuta tipo OL come accessorio supplementare

Classe di resistenza alla corrosione CRC: 2 – Moderata sollecitazione da corrosione

Conformità PWIS: VDMA24364-B1/B2-L

Temperatura ambiente: -10 °C … 60 °C

Coppia nominale: 14 Nm

Tolleranza della coppia di serraggio nominale: ± 20%

Collegamento pneumatico, porta 1: Filetto femmina G1/2

Collegamento pneumatico, porta 2: Per nipplo spinato I.D. 13 mm con dado

Materiale ghiera: Lega di alluminio anodizzata

Materiale del tappo filettato: Lega di alluminio per lavorazione plastica, anodizzato

Nota sui materiali: Conforme alla direttiva EU 2002/95 (RoHS)

Materiale anello di tenuta: PA, rinforzato TPE-U(PU)
